R120SFCPU产品介绍_三菱R120SFCPU使用场合

国家: 日本
产品名称: CPU
型号: R120SFCPU
市场价: 0
下一条: 三菱R120PCPU
上一条: 三菱R16PCPU

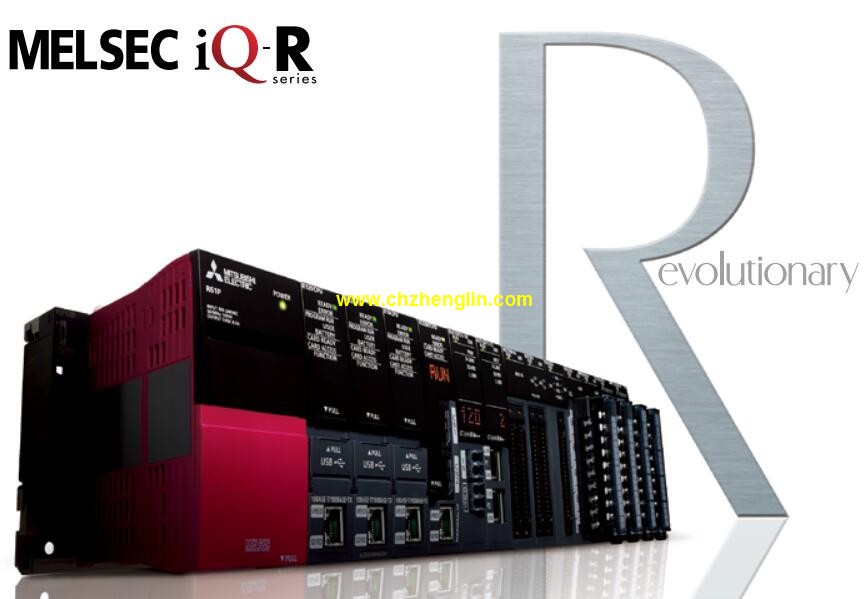

三菱 R120SFCPU
R120SFCPU产品特点及功能介绍:
控制轴数:8轴。
运算周期:0.444ms、0.888ms、1.777ms、3.555ms。
控制単位:mm、inch、degree、pulse。
定位数据:600数据/轴。
启动时间(运算周期0.444ms、1轴):0.7ms。
伺服放大器连接方式:SSCNETⅢ/H。
站间距离(大):100mR120SFCPU
外部配线连接方式:40针连接器两个。
直线插补:2轴、3轴、4轴。
圆弧插补:2轴。
与定位模块相同,简易运动模块可在设定简易参数并通过顺控程序启动后,
轻松进行定位控制、同步控制、凸轮控制、速度/扭矩控制等各种运动控制。
可根据用户的控制需求,从大控制轴数为2轴、 4轴、 8轴、 16轴的类型中选择适合的模块。
定位控制(密封剂/胶粘剂涂敷设备等)。
同步控制/电子凸轮控制(拾放机、包装机等)。
速度/扭矩控制(冲压机、压铸成型机等)。
速度/位置控制切换(生产半导体晶片等)。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块,
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测。
简易运动模块具有与定位模块同样的操作便捷性,
可像运动控制器一样进行同步控制、凸轮控制等控制。
可连接到支持伺服系统专用高速同步网络SSCNETⅢ/H的伺服放大器上。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动。
的ON/OFF脉冲时间测量。安全度等级(SIL):SIL 3(IEC 61508)。
性能等级( PL):PL e(EN/ISO 13849-1)。
运算控制方式:存储程序反复运算。
程序容量:80K(安全程序用:40K)。
程序内存:320K。
软元件/标签内存:1178K。
数据内存:5M。
符合国际安全标准的安全CPU可同时控制一般系统和安全系统。
可通过CC-Link IE Field网络,
将安全开关和安全光幕等连接到使用了安全CPU的系统,
构建混合使用一般控制和安全控制的系统。
此外,通过使用操作直观的工程软件GX Works3,
集中进行一般控制和安全控制的编程。
将安全功能整合到控制系统中。
可将以往的MELSEC iQ-R系列模块作为一般控制用途,
在同一基板上使用,因此可构建混合使用一般控制和安全控制的系统。
而且,可通过CC-Link IE Field网络整合一般通信和安全通信,
在进行安全通信时,也可使用一般的以太网电缆,
无需使用专用电缆等。输入点数:16点。
额定输入电压、频率:AC100~120V、50/60Hz。
额定输入电流:8.2mA (AC100V、60Hz)、6.8mA (AC100V、50Hz)。
响应时间:20ms以下。
公共端方式:16点/公共端。
中断功能:有。
外部配线连接方式:18点螺钉端子台。
输入输出模块是指处理ON/OFF信号的开关、传感器、执行器等各种控制系统基本设备和可编程控制器之间的接口。
与以往系列相比, MELSEC iQ-R系列的输入输出模块具有更多功能,
1个模块可用于多种用途,有助于降低部署成本和维护成本。
追求便捷性的“模块设计”。
在输入模块上粘贴白色标签,在输出模块上粘贴红色标签,
并将额定规规格清晰标记在模块正面,可防止错误使用。
将输入输出编号刻印在模块正面上方的输入输出显示LED上,可可轻松确认ON/OFF状态。
16点模块的配线端子上记录了各信号的端子排列情况,可防止误配线。
64点模块中可以32点为单位,通过开关切换显示输入输出编号。
此外,串口号标记在模块正面下方,可轻松确认。
R120SFCPU操作手册/说明书/选型样本下载地址: /searchDownload.html?Search=R120SFCPU&select=5
