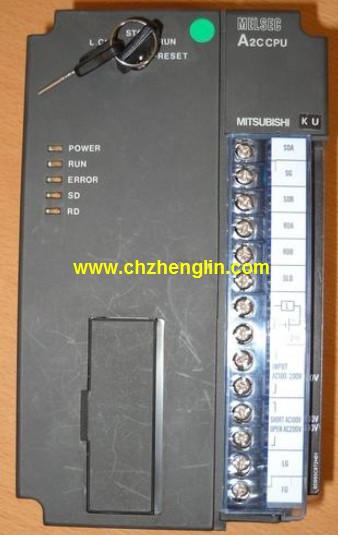

三菱A2CCPUDC24V电源 CPU单元A2CCPU

输出形式：晶体管输出，漏型。
输出点数：16点。
OFF时泄漏电流：0.1mA以下。
输出保护功能：无。
额定负载电压/电流：DC12V/DC24V/0.5A三菱A2CCPU。
外部连接：2线式。
弹簧夹端子台型。
不需要进一步拧紧或用螺钉锁紧，可减少配线工时。
利用2件式构造的端子台，维护时可在保持配线不变的状态下更换模块A2CCPU
安装模块时可选择采用DIN导轨或用螺钉安装。
可对3线式传感器输入进行配线。输入输出点数：512点。
输入输出数据设备点数：512点。
程序容量：8k。
基本命令处理速度(LD命令)：1.25μS三菱A2CCPU。
RAM存储器容量：32K，
附带同轴数据通信线路功能。
PLC编程的推广应用在我国得到了迅猛的发展，
它已经大量地应用在各种机械设备和生产过程的电气控制装置中，
各行各业也涌现出了大批应用PLC改造设备的成果。
了解PLC的工作原理，具备设计、调试和维护PLC控制系统的能力，
已经成为现代工业对电气技术人员和工科学生的基本要求三菱A2CCPU。
开关量也称逻辑量，指仅有两个取值，0或1、ON或OFF。
它是常用的控制，对它进行控制是PLC的优势，
也是PLC基本的应用。
结构化文本语言是用结构化的描述文本来描述程序的一种编程语言。
它是类似于语言的一种编程语言。在大中型的PLC系统中，常采用结构化文本来描述控制系统中各个变量的关系三菱CPU单元。
主要用于其他编程语言较难实现的用户程序编制。
输入状态和输入信息从输入接口输进，
CPU将之存入工作数据存储器中或输入映象寄存器。
然后由CPU把数据和程序有机地结合在一起。
把结果存入输出映象寄存器或工作数据存储器中，
然后输出到输出接口、控制外部驱动器三菱CPU单元。8插槽，PID专用基板。
当从编程器输入的程序存入到用户程序存储器中，
然后CPU根据系统所赋予的功能（系统程序存储器的解释编译程序），
把用户程序翻译成PLC内部所认可的用户编译程序三菱CPU单元。
PLC的继电器输出接口电路
工作过程：当内部电路输出数字信号1，
有电流流过，继电器线圈有电流，然后常开触点闭合，
提供负载导通的电流和电压。
当内部电路输出数字信号0，则没有电流流过，
继电器线圈没有电流，然后常开触点断开，
断开负载的电流或电压。
也就是通过输出接口电路把内部的数字电路化成一种信号使负载动作或不动作。
I/O点数是PLC的一项重要指标。
合理选择I/O点数既可使系统满足控制要求，

又可使系统总投资低A2CCPU。
PLC的输入输出点数和种类应根据被控对象所需控制的模拟量、、开关量等输入/输出设备情况来确定，
一般一个输入/输出元件要占用一个输入/输出点三菱A2CCPU。
考虑到今后的调整和扩充，
一般应在估计的总点数上再加上20%~30%的备用量。
下面介绍集中控制系统I/O点数的估算。
