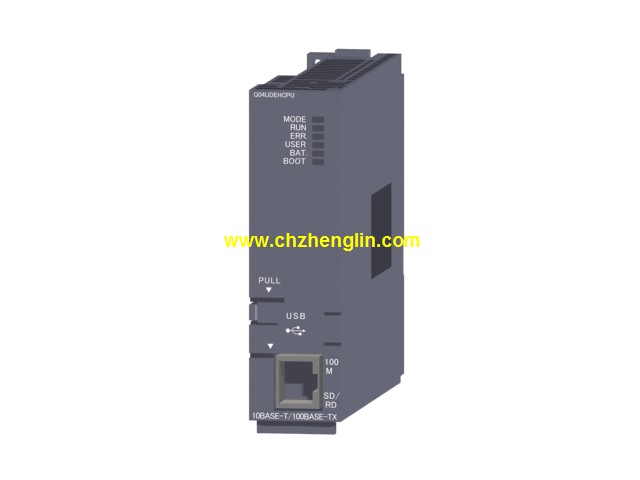

Q04UDEHCPU表示含义三菱Q04UDEHCPU型号的意义

Q04UDEHCPU产品特点及功能介绍：
接口模块连接外围设备的电话线多模光纤电缆。
双回路。
控制器网络（控制站/普通站）。
支持大规模控制器分散控制，
连接各种现场网络的CC-Link IE控制器网络模块。
有效利用市面上的以太网电缆、连接器，可降低成本。
循环数据更新的性能得到提升。
传输延迟时间缩短，还可缩短应用程序的同步等待时间。
在同一网络上实现了256KB的网络型共享存储（循环数据）Q04UDEHCPU
无需区分网络好即可处理大容量数据。
QJ71GP21-SX、QJ71GP21S-SX可用作CC-Link IE控制器网络的控制站、普通站。程序容量：124 K步。
输入输出点数：4096点。
输入输出元件数：8192点。
处理速度：0.034μs。
程序存储器容量：496 KB。
支持USB和RS232。
型CPU加上一套丰富及强大的过程控制指令。
通过多CPU进行高速、机器控制。
通过顺控程序的直线和多CPU间高速通信（周期为0.88ms）的并列处理，实现高速控制。
多CPU间高速通信周期与运动控制同步，因此可实现运算效率大化。
此外，新的运动控制CPU在性能上是先前型号的2倍，
确保了高速、的机器控制。
将在运动CPU上使用的轴伺服放大器的到位信号作为触发器，
从可编程控制器CPU向第2轴伺服放大器执行轴启动，
到伺服放大器输出速度指令为止的时间。
这一时间为CPU间数据传输速度的指标。输入输出点数：4096点。
输入输出软元件点数：8192点。
程序容量：260K步。
基本运处理速度（LD指令）：1.9ns。
程序内存容量：1040KB。
外围设备连接端口：USB、以太网（通信协义支持功能）。
存储卡I/F：SD存储卡、扩展SRAM卡。
方便处理大容量数据。
以往无法实现标准RAM和SRAM卡文件寄存器区域的连续存取，
在编程时需要考虑各区域的边界。
在高速通用型QCPU中安装了8MB SRAM扩展卡，
可将标准RAM作为一个连续的文件寄存器，
容量多可达4736K字，从而简化了编程。
因此，即使软元件存储器空间不足，
也可通过安装扩展SRAM卡，方便地扩展文件寄存器区域。
变址寄存器扩展到了32位，从而使编程也可越了传统的32K字，
并实现变址修饰扩展到文件寄存器的所有区域。
另外，变址修饰的处理速度对结构化数据（阵列）的运算起着重要作用，
该速度现已得到提高。
当变址修饰用于反复处理程序（例如从FOR到NEXT的指令等）中时，可缩短扫描时间。
支持USB和RS232。

支持安装记忆卡。

多CPU之间提供高速通信。
缩短了固定扫描中断时间，装置化。
固定周期中断程序的小间隔缩减至100μs。
可准确获取高速信号，为装置的更更加化作出贡献。
通过多CPU进行高速、机器控制。
通过顺控程序的直线和多CPU间高速通通信（周期为0.88ms）的并列处理，实现高速控制。
多CPU间高速通信周期与运动控制同步，因此可实现运算效率大化。
此外，新的运动控制CPU在性能上是先前型号的2倍，
确保了高速、的机器控制。
